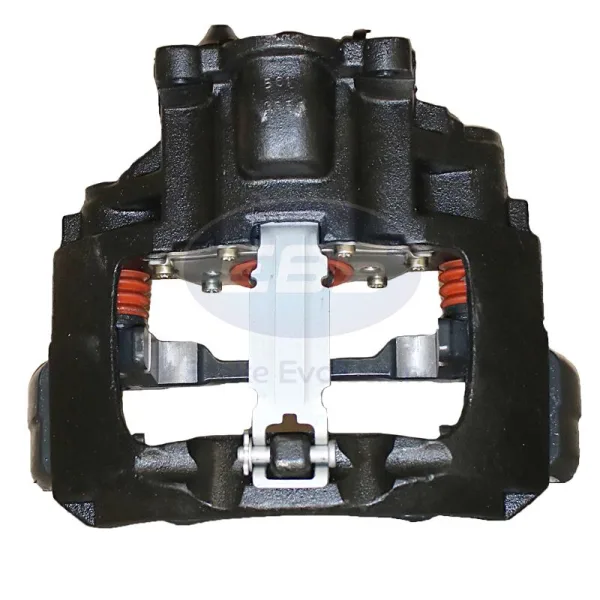

Суппорт тормозной левый EBS 03.07.611 для дисковых тормозов грузовиков MAN и Mercedes-Benz

Тормозной суппорт левого исполнения для дискового тормоза грузового автомобиля. Внутри корпуса работает механизм прижима: усилие от тормозной камеры передаётся на колодки, и они зажимают тормозной диск с двух сторон, а сам корпус перемещается по направляющим. Тормозной момент колеса суппорт воспринимает и передаёт на кронштейн оси. Сторона установки левая: левое и правое исполнения зеркальны, поэтому сторону определяют по месту на оси.

Применяется на грузовых автомобилях MAN и Mercedes-Benz. Оригинальные номера — MAN 81508046696 и Mercedes-Benz A002420140180; по ним левый суппорт сопоставляют со снятым узлом. Артикул EBS 03.07.611.

Усилие на грузовом дисковом тормозе создаёт пневматическая тормозная камера, закреплённая на самом суппорте, поэтому вместе с ним осматривают камеру и её крепление. Колодки меняют комплектом на ось, а не по одному колесу, так что состояние колодок и диска проверяют с обеих сторон оси. Перед установкой посадочные плоскости и крепёж очищают, подвижность направляющих и целостность защитных чехлов проверяют на собранном узле. При подборе сверяют сторону установки, тип тормозного механизма и оригинальный номер снятого суппорта.
