Цилиндр ПГУ сцепления EBS 05.01.1204 для грузовых автомобилей DAF и Iveco, ремкомплекты EKWA.28.10 и EKWA.28.16

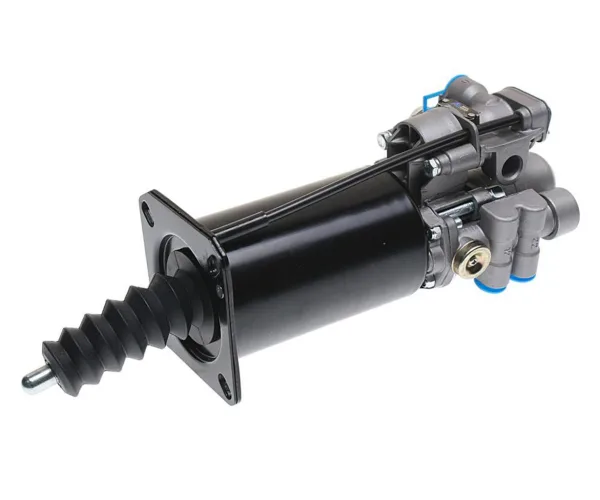

Цилиндр ПГУ EBS 05.01.1204 — пневмогидроусилитель привода сцепления для грузовых автомобилей DAF и Iveco. Устанавливается на картере сцепления и работает как усилитель нажатия: давление жидкости, которое водитель создаёт педалью через главный цилиндр, дополняется сжатым воздухом из пневмосистемы, а суммарное усилие шток передаёт на вилку выключения сцепления. К корпусу подходят две линии: гидравлическая от главного цилиндра и воздушная от ресивера. Износ такого узла обычно чувствуется по потяжелевшей педали и по неполному выключению сцепления.

Ремкомплекты к этому цилиндру — EKWA.28.10 и EKWA.28.16, их применяют при переборке узла. Сам цилиндр поставляется собранным, встаёт на штатное место крепления и подключается к обеим магистралям; перед установкой посадочную площадку на картере и штуцеры очищают.

Пневмогидроусилители разных исполнений похожи внешне, но отличаются длиной корпуса, вылетом и ходом штока, диаметрами гидравлической и воздушной частей и резьбами присоединений, поэтому снятый цилиндр сверяют с новым по креплению, штоку и подводимым линиям. После установки гидравлическую часть привода прокачивают, чтобы удалить воздух, и проверяют свободный ход педали и полноту выключения сцепления.
