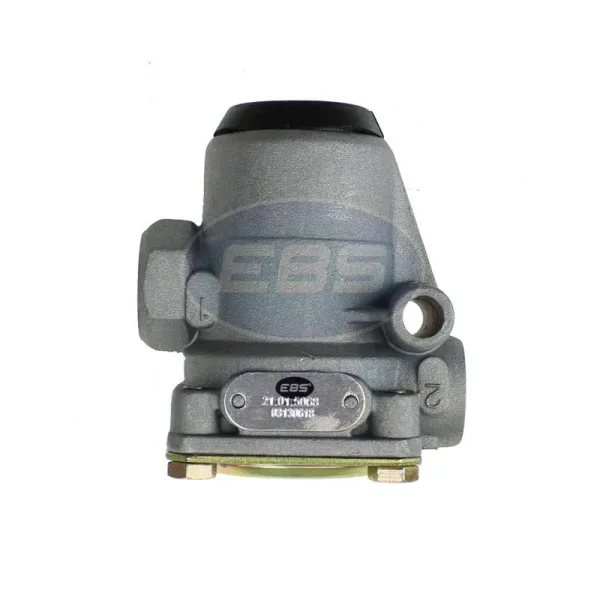

Клапан ограничения давления EBS 21.01.5068 — пневмоаппарат тормозной системы коммерческого транспорта

Клапан ограничения давления EBS 21.01.5068 для пневматической тормозной системы коммерческого транспорта. Работа такого клапана сводится к одному: он держит в подключённом к нему контуре давление не выше заданного. Пока в подводящей магистрали давление ниже порога срабатывания, воздух идёт через клапан свободно; при выходе на порог клапан прикрывает проход, и в контур воздух подаётся уже ограниченным. В пневмосистеме грузовика он стоит между магистралью от ресиверов и контуром, рабочее давление которого должно быть ниже давления, поддерживаемого регулятором.

Клапан поставляется в сборе и меняется узлом. Перед монтажом магистрали продувают, а резьбовые присоединения и посадочные места очищают, чтобы в клапан не затянуло грязь и стружку из линии. После установки соединения проверяют на герметичность под рабочим давлением, а работу контура контролируют по манометру. Утечка воздуха через клапан и потеря заданного давления в контуре — обычная причина замены таких клапанов.

Подбирают клапан по присоединительным резьбам, числу и расположению портов и по давлению ограничения: исполнения одного семейства снаружи похожи и различаются именно этими признаками.
