Модулятор EBS R17.02.0022 — двухканальный модуль электронной тормозной системы для Iveco и Volvo

Двухканальный модулятор электронной тормозной системы EBS, артикул R17.02.0022. Такой модулятор ставят на раме рядом с осью, и работает он как исполнительный узел EBS: по электрическому сигналу от блока управления он впускает сжатый воздух из ресивера в тормозные камеры или выпускает его в атмосферу, а встроенные датчики давления сообщают блоку, какое давление получилось в контуре. Двухканальное исполнение означает, что стороны оси обслуживаются раздельно, поэтому тормозное усилие справа и слева регулируется независимо — на этом построена работа ABS и противобуксовочной функции.

Применяется на грузовых автомобилях Iveco и Volvo. Оригинальные номера: Volvo 21122035, Iveco 5801910309, Renault 7421122035. Электромагнитные клапаны, датчик давления и электронная часть собраны в одном корпусе, поэтому модулятор меняют в сборе.

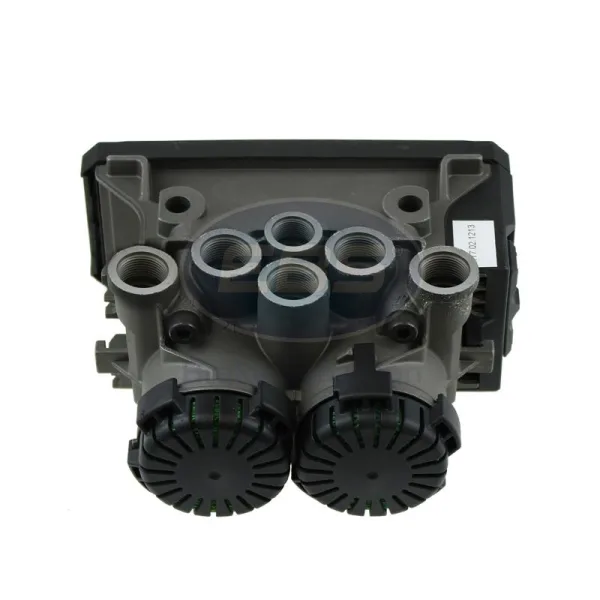

Воздух к модулятору подводится напрямую от ресивера, поэтому контур на оси наполняется быстрее, чем в чисто пневматической схеме. Внешне модуляторы EBS похожи и различаются числом каналов, набором воздушных портов и распиновкой разъёма — при подборе сверяют номер на корпусе снятого узла и расположение присоединений. Перед сборкой посадочную площадку, порты и контакты разъёма очищают, воздушные магистрали продувают.
