U-образная стремянка рессоры EXOVO 02060E с резьбой М24×3 для BPW и Schmitz

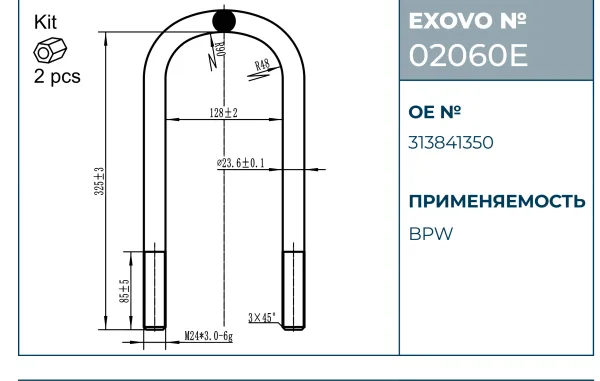

Стремянка рессоры EXOVO 02060E — U-образный болт для крепления рессоры на технике BPW и Schmitz. Длина детали 325±3 мм, внутренняя ширина между ветвями 128±2 мм. Диаметр прутка составляет 23.6±0.1 мм. На концах выполнена резьба М24×3, длина резьбовой части 85±5 мм. Наружный радиус дуги R90, внутренний радиус R48. На концах выполнена фаска 3×45°. Комплектация включает 1 стремянку и 2 гайки.

Оригинальные номера BPW 03.138.41.35.0, 03.138.41.35.4 и 313841350. Стремянка охватывает соединяемые элементы рессорного узла и фиксируется гайками на резьбовых концах. U-образная форма определяет посадку детали относительно рессоры и сопряжённого крепления. Перед установкой посадочные поверхности очищают, а резьбовые соединения затягивают равномерно. Состояние сопряжённых деталей проверяют до монтажа новой стремянки, чтобы крепление заняло штатное положение без перекоса.

При подборе сверяют длину, внутреннюю ширину, диаметр прутка, резьбу и длину её нарезанной части со снятой деталью. Совпадение формы и резьбового исполнения обеспечивает соответствие штатному месту крепления. Гайки устанавливают на обе резьбовые ветви стремянки. Деталь применяется непосредственно в узле крепления рессоры, где размеры дуги и расстояние между ветвями определяют её посадку.
