Стремянка рессоры EXOVO 02113E для автовозов с гайками, размер 288×122 мм, М24×2

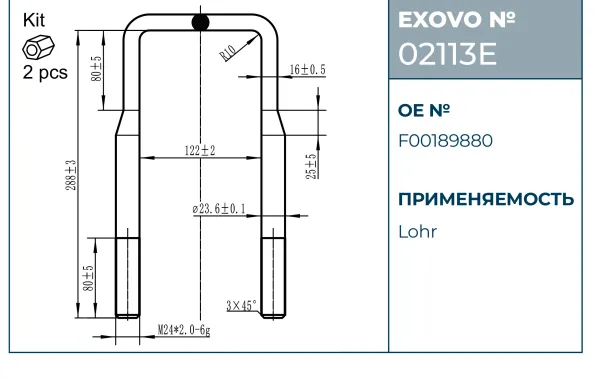

Стремянка рессоры EXOVO 02113E предназначена для крепления рессоры на автовозах. Деталь выполнена в форме U-образного болта: изогнутая часть охватывает закрепляемый узел, а резьбовые концы проходят через штатные отверстия крепления. Длина стремянки составляет 288±3 мм, внутренняя ширина — 122±2 мм. Диаметр прутка Ø23.6±0.1 мм. На концах нарезана резьба М24×2, длина резьбовой части 80±5 мм. Фаска имеет размер 3×45°, радиус изгиба — R10.

Комплектация включает 1 стремянку и 2 гайки. Оригинальный номер детали F00189880. Стремянка фиксирует рессору в предусмотренном для неё положении и используется как часть рессорного крепления. При установке посадочные поверхности очищают, деталь размещают без перекоса, а гайки затягивают равномерно. Резьбовые участки должны свободно проходить через соответствующие отверстия штатного соединения. Повреждённое крепление заменяют, поскольку его состояние влияет на фиксацию рессоры.

При подборе сопоставляют длину, внутреннюю ширину, диаметр прутка, размер и длину резьбы со снятой стремянкой. Совпадение формы без соответствия этих размеров не подтверждает совместимость с посадочным местом. Перед монтажом проверяют состояние гаек, резьбовых концов и сопрягаемых поверхностей рессорного узла.
