Стремянка передней рессоры EXOVO 02140E для HOWO и SITRAK, размер 190×92 мм

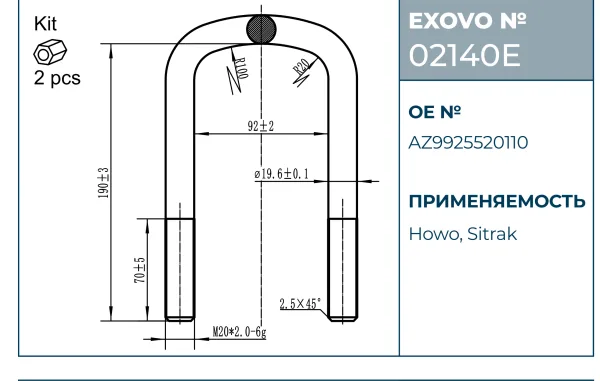

Стремянка передней рессоры EXOVO 02140E предназначена для автомобилей HOWO и SITRAK. Это U-образный болт, который устанавливается в узле крепления рессоры. Длина детали составляет 190±3 мм, внутренняя ширина — 92+2 мм. Диаметр прутка равен 19.6±0.1 мм. Резьбовая часть выполнена с резьбой M20*2.0-6g, её длина составляет 70±5 мм. Конструкция имеет наружный радиус R100 и внутренний радиус R20, на концах выполнена фаска 2.5×45°.

Комплект включает 2 стремянки. Оригинальный номер детали AZ9925520110. Стремянка охватывает сопрягаемую часть узла и фиксируется резьбовыми соединениями. Перед монтажом посадочные поверхности очищают, а состояние резьбы и мест прилегания проверяют. Равномерная затяжка крепежа помогает правильно установить стремянку относительно рессоры и сопрягаемых деталей.

При подборе сопоставляют назначение для передней рессоры, длину, внутреннюю ширину, диаметр прутка, резьбу, длину резьбовой части и радиусы изгиба со снятой деталью. Совпадение формы без совпадения размеров не определяет пригодность стремянки для штатного места. После установки крепёж размещают без перекоса, а резьбовые концы должны располагаться в соответствии с посадочными местами узла.
