Стремянка рессоры EXOVO 02149E с резьбой M20×2 для автомобилей MAN и SHACMAN

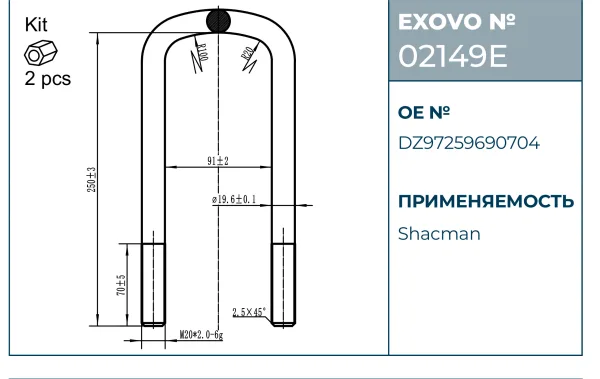

Стремянка рессоры EXOVO 02149E — U-образный болт для крепления рессоры на автомобилях MAN и SHACMAN. Длина детали 250±3 мм, ширина 91±2 мм. Диаметр прутка составляет 19.6±0.1 мм. На резьбовых концах выполнена резьба M20*2.0-6g, длина резьбовой части 70±5 мм. Наружный радиус дуги R100 мм, внутренний радиус R20 мм. Такая форма охватывает рессорный узел и фиксируется гайками на резьбовых концах.

Комплектация включает 1 стремянку и 2 гайки. Оригинальный номер SHACMAN DZ97259690704 позволяет сопоставить деталь со штатной позицией автомобиля. Стремянка удерживает элементы рессорного узла в собранном положении. При монтаже контактные и резьбовые поверхности очищают, а гайки затягивают равномерно, чтобы крепление располагалось без перекоса.

При подборе сверяют длину и ширину снятой стремянки, диаметр прутка, резьбу, длину резьбовой части и радиусы дуги. Совпадение этих размеров определяет установку детали в штатное место рессорного узла. Комплектные гайки соответствуют поставляемой стремянке и используются для её фиксации. U-образную форму ориентируют по рессорному узлу, после чего резьбовые концы устанавливают в ответные отверстия крепления.
