Пневморессора без поршня S&K GMBH SK-2626P-01: крепление сверху 1×M22 и 2×M12, снизу М16, техника SAF

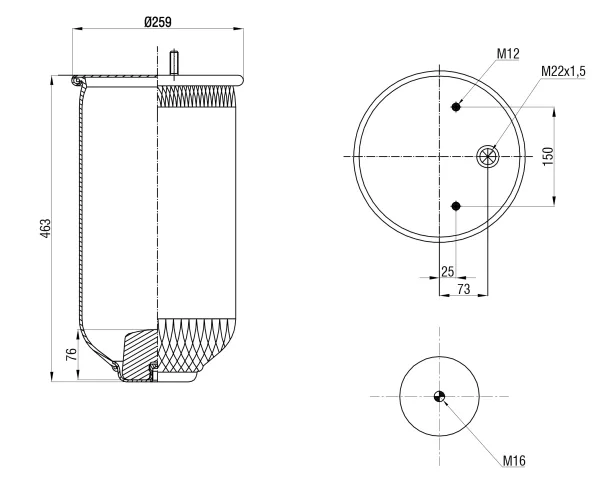

Пневморессора SK-2626P-01 бренда S&K GMBH — упругий элемент пневматической подвески. Резинокордная оболочка воспринимает нагрузку от оси, держит заданную высоту рамы и сглаживает толчки от дороги, а несущая способность меняется вместе с давлением воздуха, который подаёт контур регулировки уровня. Исполнение — без поршня. Поршень — нижняя опора, по которой оболочка обкатывается при ходе подвески, и в этом исполнении он не идёт вместе с рессорой. Сверху крепление выполнено резьбами: одна M22 и две M12. Снизу резьба одна, М16.

Применяется на технике SAF, оригинальный номер SAF 3229003900S. На оси пневморессора работает в связке с амортизаторами и рычагами подвески: вертикальную нагрузку берёт на себя оболочка, а положение оси задают рычаги. При изменении загрузки высота оболочки постоянно меняется, поэтому её состояние смотрят при обслуживании подвески вместе с креплениями и трубками воздуховода.

Пневморессоры одной оси принято менять парой. Поводом для замены служат трещины и потёртости оболочки, утечка воздуха и просадка подвески на одну сторону. Перед установкой посадочные места и опорные поверхности очищают, резьбы прогоняют и проверяют на срыв. При подборе со снятой рессорой сверяют резьбы верхнего и нижнего креплений и исполнение без поршня.
