Тормозной барабан S&K GMBH для осей BPW с высотой 295 мм и центрирующим пояском 190 мм

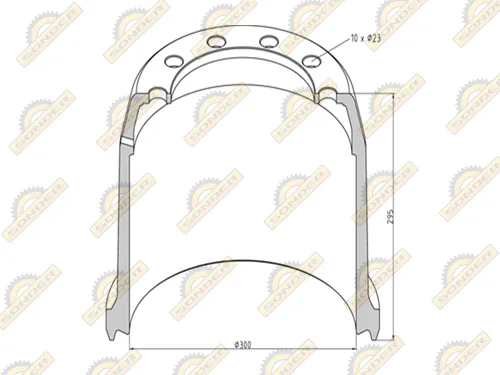

Тормозной барабан S&K GMBH SK-3140024-01 предназначен для осей BPW. Деталь входит в состав колёсного тормозного узла и служит рабочей поверхностью для тормозных накладок. Диаметр барабана составляет 300 мм, ширина накладки — 200 мм. Полная высота детали равна 295 мм. Диаметр окружности крепёжных отверстий составляет 225 мм, а диаметр центрирующего пояска — 190 мм. Барабан имеет 10 отверстий диаметром 23 мм для установки на штатное посадочное место.

Применяемость включает BPW. Оригинальные номера BPW 0310946400, 0910946400, 310546200, 310946400, 910946400 и 0310546200. Эти номера позволяют сопоставить барабан с исходной деталью без обращения к номерам сторонних производителей. При монтаже тормозного барабана посадочные поверхности очищают, а саму деталь устанавливают без загрязнений на рабочих поверхностях. Состояние сопрягаемых деталей тормозного узла проверяют до окончательной сборки.

При подборе барабан сопоставляют со снятой деталью по диаметру рабочей части, ширине накладки, общей высоте, центрирующему пояску, окружности крепёжных отверстий, их количеству и размеру. Совпадение посадочных размеров обеспечивает соответствие штатному месту установки. После монтажа проверяют свободное положение барабана относительно сопрягаемых деталей тормозного узла. Тормозные накладки заменяют комплектом на ось, чтобы в одном тормозном узле использовались согласованные детали.
