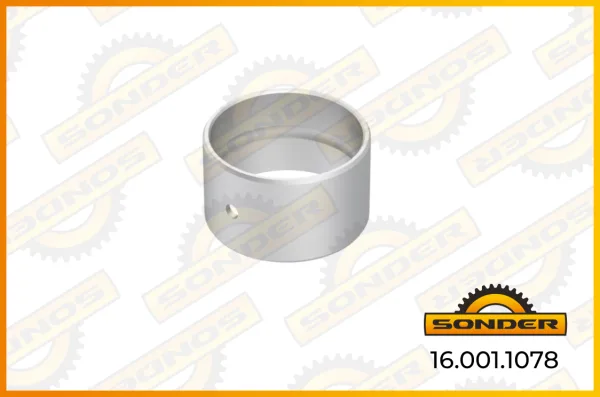

Втулка коленчатого вала компрессора пневмосистемы Sonder 16.001.1078 — 38,5x42,5x25 мм для Scania, MAN, Iveco

Втулка коленчатого вала компрессора пневмосистемы, артикул 16.001.1078, бренд Sonder. Внутренний диаметр 38,5 мм — рабочая поверхность, по которой ходит шейка коленчатого вала. Наружный диаметр 42,5 мм — посадочный размер под отверстие в корпусе компрессора, высота втулки 25 мм.

Компрессор пневмосистемы приводится от двигателя и нагнетает воздух в тормозные контуры через осушитель, а его коленчатый вал вращается в подшипниках скольжения. Втулка запрессована в корпус компрессора и воспринимает нагрузку от поршневой группы, поэтому относится к изнашиваемым деталям и меняется при переборке компрессора вместе с прочими изношенными деталями кривошипного механизма. От состояния втулок зависит зазор в опорах вала и ровная работа поршней. Посадочное отверстие в корпусе перед запрессовкой новой втулки очищают от задиров и следов прежней.

Применяется на грузовых автомобилях Scania, MAN и Iveco. Оригинальный номер Scania 1315274. Втулки этого типа выпускаются рядом близких типоразмеров, различающихся посадочным диаметром и высотой, поэтому при подборе снятую втулку промеряют нутромером по внутреннему диаметру, микрометром по наружному и штангенциркулем по высоте.
