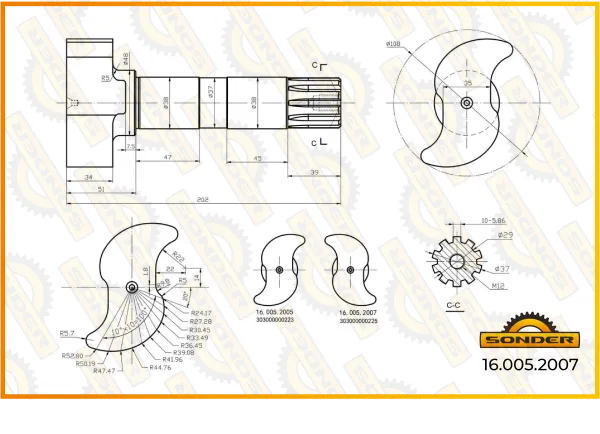

Вал тормозной правый Sonder 16.005.2007 для барабанного тормоза Scania 4 series, оригинальный номер 1340860

Правый тормозной вал, он же разжимной вал барабанного тормоза, для грузовых автомобилей Scania 4 series. Усилие от тормозного рычага с регулятором зазора вал передаёт на S-образный кулак, а тот разводит колодки к рабочей поверхности барабана. Одним концом вал опирается на втулки в кронштейне тормозного механизма, на другом конце нарезаны шлицы под посадку рычага.

Исполнение правое: тормозные валы делают зеркальной парой на левую и правую сторону моста, и сторона задана положением кулака относительно шлицевого конца. Оригинальный номер Scania 1340860, наш артикул Sonder 16.005.2007.

Вал меняют при износе шлицевого соединения с рычагом, выработке посадочных шеек под втулки и задирах на кулаке. Замену обычно совмещают с обслуживанием барабанного механизма целиком: накладки и колодки на оси меняют комплектом, а не по одному колесу. Заодно проверяют состояние рычага-регулятора зазора, который работает с валом в одной паре, и опорных втулок. Перед сборкой посадочные места в кронштейне очищают, чтобы вал вращался свободно и колодки возвращались в исходное положение. Подбирают деталь по стороне, полной длине вала, диаметру опорных шеек и числу шлицов, сверяя их со снятым валом.
