Крестовина карданного вала 57×152 мм со стопорами, оригинальный номер MAN 81 39374 6003

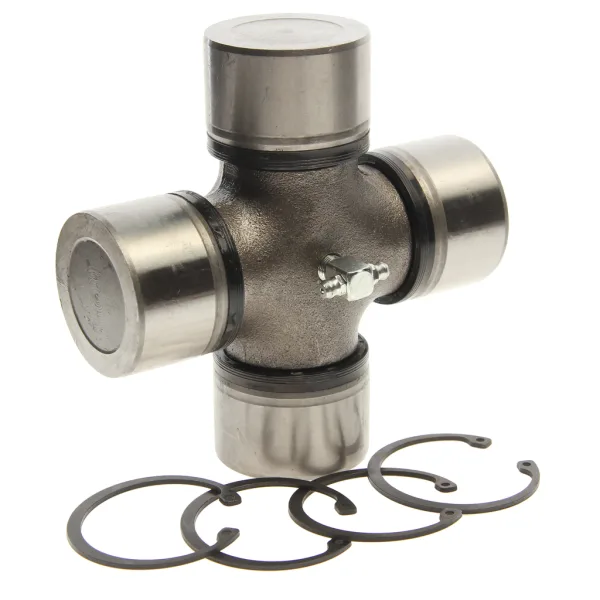

Крестовина карданного вала для грузовиков MAN. Диаметр шипов 57 мм, длина по торцам шипов 152 мм. Вместе с крестовиной идут стопоры, которыми подшипники фиксируются в ушках вилок. Крестовина работает шарниром между двумя вилками кардана: передаёт крутящий момент и одновременно позволяет валам вращаться под углом друг к другу. Угол между ними меняется при ходе подвески и при перекосе моста под нагрузкой, и крестовина отрабатывает это перемещение — поэтому такой шарнир стоит и в передаче от коробки передач к редуктору ведущего моста, и на промежуточных валах.

Применяется на грузовых автомобилях MAN серий F90, F2000 и TGA. Оригинальные номера — MAN 81 39374 6003 и Mercedes-Benz A6204100031. Артикул Sonder 40.012.0002.

Карданный шарнир меняют целиком, вместе со стопорами; посадочные ушки вилок и канавки под стопорные кольца перед сборкой зачищают от заусенцев и грязи. Положение вилок относительно трубы вала перед разборкой помечают, чтобы собрать кардан в исходном взаимном положении. Крестовины близкого вида различаются диаметром шипов и длиной, поэтому замену подбирают, промерив снятую деталь по торцам шипов и сверив оба размера.
