Крестовина карданного вала Sonder 40.012.0081 размером 49х155 мм с болтами и прижимными пластинами

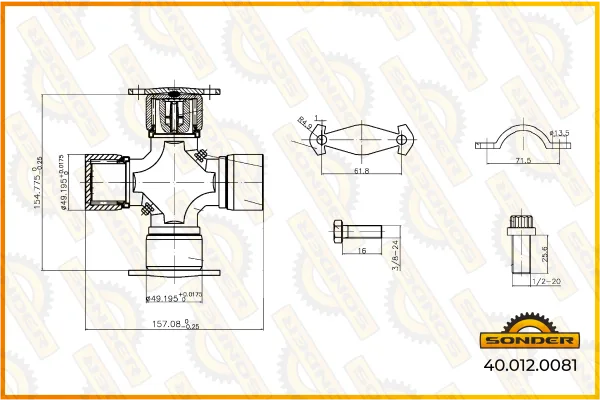

Крестовина карданного вала Sonder 40.012.0081 размером 49 × 155 мм: первое число — диаметр стаканов, второе — длина по их наружным торцам. В комплект входят болты и прижимные пластины — тот крепёж, которым стаканы удерживаются в проушинах вилки.

Крестовина — шарнир карданной передачи: она соединяет две вилки и передаёт крутящий момент между валами, стоящими под углом друг к другу, причём угол этот меняется при работе подвески. Такие шарниры стоят на валу между коробкой передач и редуктором ведущего моста, а на составных валах ещё и в промежуточной опоре. Шипы крестовины вращаются в игольчатых подшипниках стаканов, поэтому изношенную крестовину меняют в сборе со стаканами и уплотнениями. Перед разборкой вилки и трубу вала помечают, чтобы собрать шарнир в прежнем положении и сохранить балансировку карданной передачи, а посадочные отверстия проушин очищают от заусенцев и старой смазки.

Крестовины близкого вида выпускаются с другим диаметром стаканов и другой монтажной длиной, а также с фиксацией стопорными кольцами вместо прижимных пластин, поэтому со снятой деталью сверяют оба размера и способ крепления стаканов в вилке. Если на валу перебирают один шарнир, остальные крестовины того же вала обычно меняют вместе с ним: они работают в одинаковых условиях.
