Электрика грузового автомобиля - что это и из чего состоит

Электрика грузового автомобиля — это бортовая система постоянного тока 24 В, питающая запуск двигателя, освещение, навесное оборудование, электронные блоки управления и интерфейс с прицепом. На магистральном тягаче — два аккумулятора 12 В по 180–225 А·ч соединены последовательно в шину 24 В. Генератор Bosch или Mahle на 80–150 А заряжает их при работе двигателя. Стартер мощностью 5–7 кВт прокручивает коленвал дизеля 12,8–16,1 л при пусковых токах 1500–2500 А. Современные тягачи Euro 6 имеют до 30 ECU (электронных блоков управления), связанных по CAN-шине: двигатель, КПП, EBS, тахограф, климат, телеметрия, ABS, ESP. Система прицепа подключается через два разъёма ISO 1185 (24V N — N-тип, основные функции) и ISO 7638 (EBS прицепа, питание электроники).

Стандартные компоненты электрооборудования:

• Аккумуляторы 24V — два по 12V, серии EFB или AGM, 180–225 А·ч, ток холодного пуска 950–1300 А.

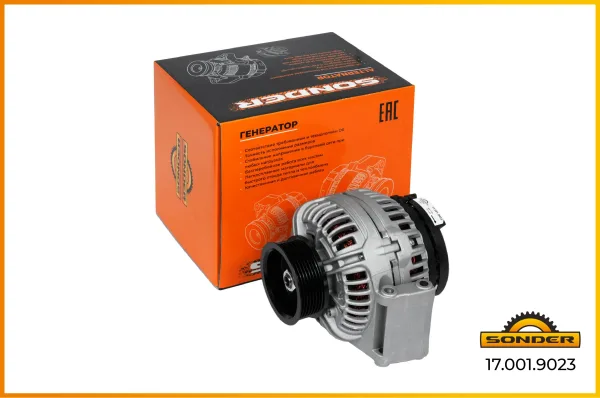

• Генератор 24V — Bosch, Mahle, Iskra, Prestolite, мощность 80–150 А при 28 В.
• Стартер 24V — Bosch, Letrika, Prestolite, мощность 5,5–7,5 кВт, редукторный.
• Реле-регулятор — встроен в генератор современных моделей; на старых отдельный блок.
• Щётки стартера и генератора — угольно-графитовые, расходник, ресурс 300–600 тыс. км.
• Розетки и вилки прицепа — 7-pin ISO 1185 (N-тип, чёрный), ISO 3731 (S-тип, серый), 7-pin EBS ISO 7638 (для прицепной EBS), 15-pin ISO 12098 (объединённый разъём).
• Лампы и фары — H1/H4/H7 (галоген), LED-блоки на новых моделях, габариты 24V W5W, поворотники P21W, стоп-сигналы P21/5W.
• Реле и предохранители — стандартные мини-реле 12V/24V на 20–70 А, плавкие предохранители MAXI/MIDI.
• Датчики — температура двигателя, давление масла, скорости коленвала и распредвала, ABS колёс, нагрузки на оси.
• ECU и блоки управления — двигателя (Bosch EDC17, Continental SCR), EBS, КПП (ZF AS-Tronic, Volvo I-Shift), климата.
• Жгуты проводки — кабельные жгуты с защитной гофрой, разъёмы Deutsch DT-12, DTM-04, AMP-Tyco MCP.
• Тахограф — цифровой Continental VDO DTCO 4.0, обязателен на каждом грузовике массой более 3,5 т в РФ.

Как выбрать запчасти электрооборудования грузовика

Подбор электрозапчастей идёт по OEM-номеру производителя или по техническим параметрам. Аккумулятор подбирается по габаритам ящика (стандарты Type 3 — 513×223×220 мм, Type 4 — 518×279×240 мм), ёмкости (минимум 180 А·ч для тягача), току холодного пуска CCA (950+ А для зимней эксплуатации). Генератор — по мощности (А), напряжению (24V), типу шкива (поликлиновой 6PK/8PK или зубчатый), направлению вращения, посадочным размерам кронштейна. Стартер — по мощности (кВт), числу зубьев бендикса, диаметру вала, посадочной окружности крепления к маховику. По OEM (MAN 51.26201-XXXX, Volvo 21XXXXXX, Scania 14XXXX, MB 0001XXXXXX) — ссылка на конкретный артикул каталога. Аналоги EXOVO, AS-PL, Krauf, Cargo подбираются по сводным таблицам совместимости.

Розетки и вилки прицепа: маркировка по стандарту ISO. Чёрная розетка ISO 1185 (24V N) — основные функции (габариты, поворотники, стоп-сигнал, противотуман, заземление). Серая ISO 3731 (24V S) — вспомогательные (фонарь заднего хода, сигнал тормоза прицепа). Жёлтая ISO 7638 — питание EBS прицепа (5+1 контакт, 12V логика поверх 24V питания). Универсальная ISO 12098 — 15-pin объединённая розетка нового стандарта на современных тягачах. Замена с одной системы на другую без переходника не допускается — контакты не совпадают по логике, прицеп не получит управляющие сигналы.

Применяемость по маркам

MAN TGX/TGS — генератор Bosch 0124655027 (28V/110A) на D26, аккумулятор MAN 81.51220-7019 (180Ah). Стартер Bosch 0001241000 (5,5 кВт). EBS-блок Wabco 480 102 080 0.

Volvo FH/FM — генератор Volvo 21227200 (28V/120A), аккумулятор Volvo 22323989 (225Ah). Стартер Volvo 21801116 (6 кВт). Электрический вентилятор охлаждения с управлением от ECU.

Scania R/G/P — генератор Scania 1796026, аккумулятор Scania 1432338 (185Ah). Стартер Scania 2079199 (7 кВт). Тахограф VDO 1381.

Mercedes-Benz Actros — генератор MB A0001500250 (28V/100A), аккумулятор MB A0019820108 (220Ah). Стартер MB A0061513201 (7,5 кВт). Multifunction Display на торпеде с CAN-интерфейсом.

DAF XF/CF — генератор DAF 1696840, аккумулятор DAF 1818068 (200Ah). Стартер DAF 1737641. Электронный блок BBM (Body Builder Module) для интеграции допоборудования.

IVECO Stralis/S-Way — генератор IVECO 504056929, аккумулятор IVECO 504082928 (185Ah). Стартер IVECO 500325867. Опция Hi-Cruise с предиктивным управлением и CAN-шиной FMS.

Прицепы BPW, SAF, Schmitz — электрика прицепа сводится к жгуту проводки, фонарям, разъёму ISO 1185 и (на пневмо-прицепах) разъёму ISO 7638 для EBS. Часто применяется TEBS-блок Wabco или Knorr с диагностикой через ISO 11992.

Регламент обслуживания и замены

Аккумуляторы — каждые 3–5 лет в магистральной эксплуатации, 2–3 года в городской и строительной. Генератор и стартер — ресурс 600–900 тыс. км до капремонта (замена щёток, подшипников, реле-регулятора). Щётки стартера и генератора — отдельный расходник на ресурс 300–600 тыс. км. Лампы — по факту перегорания. Контакты разъёмов прицепа — обработка очистителем контактов раз в полгода, особенно зимой. Тахограф — обязательная поверка раз в 2 года в сертифицированной мастерской. Жгуты проводки — на ресурс машины при правильной эксплуатации, замена при повреждении грызунами или коррозии разъёмов. Аккумулятор еженедельная проверка плотности электролита в EFB (для AGM не нужно), напряжение покоя 12,7+ В на каждом, отсутствие сульфатации.

Частые ошибки при обслуживании

• Соединение АКБ старого и нового вместе — старый «тянет» новый и оба выходят из строя за 6–12 месяцев. Менять только парами одной даты выпуска.
• Запуск стартером без масла в двигателе или при низком напряжении АКБ — пусковые токи 2000+ А греют обмотки до перегрева, щётки сгорают за 5–10 пусков.
• Игнорирование окислов на клеммах — переходное сопротивление растёт, ток заряда падает, АКБ не получает полной зарядки и сульфатируется за 3–6 месяцев.
• Применение легковых ламп 12V в кабине грузовика 24V — пробой нити за минуты, замена на правильные 24V-аналоги.
• Подключение прицепа в неправильную розетку — ISO 1185 (чёрная) и ISO 7638 (жёлтая) выглядят похоже, но логика контактов разная. EBS прицепа без правильного подключения уходит в аварийный режим.
• Скрутка проводки вместо обжимных гильз — окисление, пропадание контакта, отказ датчика или фонаря через 6–12 месяцев.
• Отказ от замены реле-регулятора при срабатывании защиты — превышение зарядного напряжения 30+ В кипятит электролит и выводит АКБ за дни.

Особенности эксплуатации в РФ

Российская зима с −30…−40 °C — самое серьёзное испытание для бортовой электрики. Ёмкость АКБ при −20 °C падает на 30%, при −30 °C — на 50%. Для надёжного пуска зимой необходим АКБ с CCA не менее 1000 А и состояние клемм без окислов. Антигололёдные реагенты с хлоридами разъедают разъёмы прицепа и наружную проводку на раме. Стандартная мера защиты — обработка контактов спреем-консервантом WD-40 или специальным защитным силиконом раз в сезон. Длинные пробеги 1500–2500 км означают высокую нагрузку на генератор, расход топлива увеличивается на 1–2% при работе генератора в режиме максимальной отдачи. Современные тягачи имеют функцию Smart Charging — отключение генератора на разгоне и подключение в режиме торможения, что снижает расход топлива на 2–3%. На региональных трассах с ямами повышается вибрационная нагрузка на электронику, разъёмы и крепления — частые отказы CAN-шины при коротких замыканиях из-за повреждения изоляции.

Полезные советы

• Менять АКБ парами одной даты выпуска — старый разряжает новый и оба выходят из строя.
• Проверять напряжение покоя АКБ еженедельно — норма 12,7 В на каждом, ниже 12,2 В = ускоренная сульфатация.
• Очищать клеммы от окислов раз в 3 месяца — переходное сопротивление режет ток заряда.
• Применять только лампы 24V на грузовике — легковые 12V пробиваются за минуты.
• Подключать прицеп в правильную розетку — ISO 1185 (чёрная) для основных функций, ISO 7638 (жёлтая) для EBS прицепа.
• Использовать обжимные гильзы для соединения проводов — скрутка окисляется и пропадает контакт.
• Контролировать заряд АКБ при дальних рейсах через бортовой вольтметр — падение ниже 26 В на работающем двигателе означает отказ генератора.
• На зимнюю стоянку оставлять подогрев двигателя или регулярно прогревать раз в 4–6 часов — холодный пуск истощает АКБ за 3–5 пусков.
• Осматривать жгуты проводки на раме раз в год — реагенты и грызуны повреждают изоляцию.
• Применять защитный спрей или силикон на разъёмах прицепа раз в сезон — реагенты уничтожают контакты за 2–3 зимы.
• Менять щётки стартера и генератора при ТО на 400 тыс. км — это в 5 раз дешевле капитального ремонта.
• Записывать в журнал ТО показания напряжения АКБ покоя и под нагрузкой — рост падения указывает на скорый отказ.
• Применять только AGM или EFB АКБ для машин со Stop-Start — обычные стартерные не выдержат интенсивных циклов разряд-заряд.
• Контролировать состояние ремня привода генератора при каждом ТО — обрыв = посадка АКБ за 100–200 км и остановка двигателя.

EBS, ABS и интерфейсы CAN-шины ISO 11992

Современная электроника грузового автомобиля построена на CAN-шине протокола ISO 11992 для прицепной части и SAE J1939 для тягача. EBS-блок прицепа Wabco TEBS или Knorr-Bremse iLevel получает команды от EBS тягача через 7-контактный разъём ISO 7638 и параллельно отдаёт диагностику обратно. При отказе связи (повреждение проводки, окисление контактов) прицепной EBS уходит в аварийный режим — тормоза работают, но без оптимизации распределения давления, без ABS, без интеграции с ESP тягача. Признаки потери связи: индикатор «ABS Trailer» на торпеде тягача, ошибки на сканере по линии прицепа, увеличение тормозного пути при экстренном торможении. Диагностика осуществляется через дилерское ПО (MAN-cats II, Volvo VCADS Pro, Scania SDP3, MB Xentry, DAF DAVIE, IVECO E.A.S.Y.) с подключением через 16-pin OBD-разъём или 9-pin Deutsch-разъём на современных машинах.

Связанные разделы

Изучите смежные системы: двигатель — генератор и стартер на двигателе, ECU; тормозная система — ABS-датчики, EBS-блоки, разъёмы ISO 7638; пневмосистема — соленоиды и реле в EBS; кабина — стеклоочистители, фары, лампы; шланги и трубки — кабельные жгуты в защитной гофре.

Расходники освещения и сигнализации

Лампы, фары и сигнальные приборы — отдельная категория расходников электрики. Габаритные лампы W5W (24V, 5W), поворотники и стоп-сигналы P21W (24V, 21W), противотуманки H1/H3 (24V, 70W), основные фары H4/H7 (24V, 75/70W). Современные тягачи всё чаще оснащаются LED-блоками — ресурс 30000+ часов, в 10 раз больше галогена, но цена в 5–10 раз выше. Замена ламп — каждые 2–3 года для габаритных, 1–2 года для основных фар при интенсивной эксплуатации. Звуковой сигнал (клаксон) — пневматический или электрический; первый громче, второй надёжнее. Поворотники бокового повторителя на крыле, дополнительные противотуманки на бампере, фонари освещения номерного знака — все они требуют замены ламп при перегорании. На современных машинах — встроенный контроль перегоревших ламп через ECU с сигналом на торпеде.
