Стремянка рессоры EXOVO 02108E для MAN F 2000, E 2000, E90, F 90, KAT и M 2000

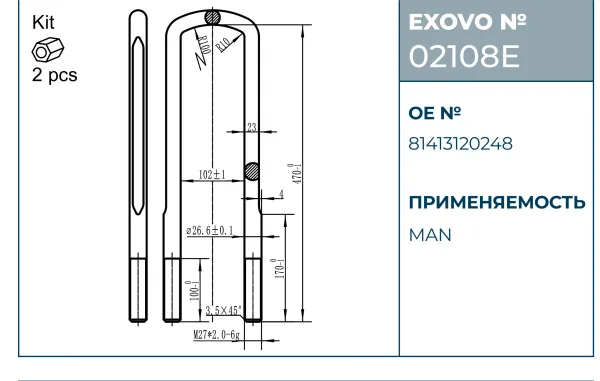

Стремянка рессоры EXOVO 02108E представляет собой U-образный болт для крепления рессоры. Деталь охватывает рессорный узел и фиксируется резьбовыми концами в месте установки. Резьба М27×2, полная длина 470-1 мм, ширина между внешними сторонами 102±1 мм. Диаметр прутка составляет 26.6±0.1 мм, длина резьбовой части — 170-1 мм. Наружный радиус дуги R100 мм, внутренний радиус R10 мм, фаска на концах 3.5×45°. Такая форма предназначена для установки стремянки вокруг рессорного узла и крепления через сопрягаемые посадочные элементы.

Применяется на автомобилях MAN 26/33T 6X6 DFA, E 2000 (2000–), E90, F 2000, F 90, KAT, M 2000 и M2000M. Оригинальный номер MAN 81413120248. Комплект включает 2 стремянки. Стремянки рессоры работают как крепёжные элементы узла подвески, поэтому сопрягаемые поверхности перед установкой очищают, а резьбовые концы располагают без перекоса.

Крепёж затягивают равномерно, чтобы стремянка заняла штатное положение относительно рессоры. При подборе сопоставляют резьбу, полную длину, ширину, диаметр прутка, длину резьбовой части и радиусы дуги со снятой деталью. Совпадение формы и посадочных размеров определяет возможность установки в имеющийся рессорный узел.
