Пластина подвески EXOVO 06630E: вварная шайба сайлентблока эллиптической формы для грузовой техники

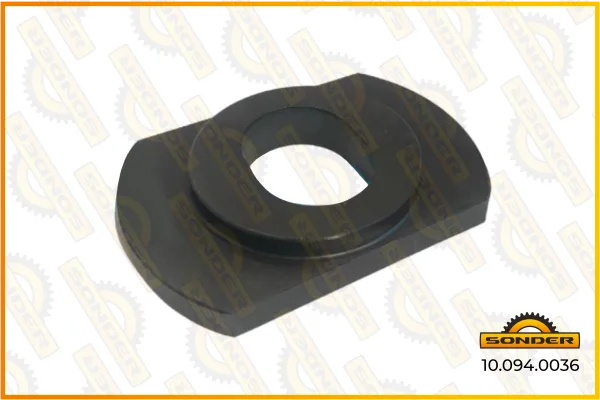

Пластина подвески EXOVO 06630E — вварная шайба сайлентблока эллиптической формы для подвески грузового и коммерческого транспорта. Сайлентблок соединяет рычаг или тягу подвески с кронштейном и работает резинометаллическим шарниром: резиновый массив принимает перемещения и колебания, а металлическая обойма сидит в проушине. Пластина относится к узлу крепления такой втулки и ставится сваркой — посадочную поверхность перед прихваткой зачищают до чистого металла, а деталь примеряют по контуру гнезда. Эллиптический контур задаёт положение шайбы при установке: её ориентируют по длинной оси посадочного места.

Меняют вварную шайбу вместе с переборкой узла: старую срезают, сайлентблок выпрессовывают, новую пластину прихватывают и обваривают по месту. Резина в таком шарнире изнашивается сама, поэтому узел оценивают по люфту рычага и растрескиванию втулки, а сварные детали крепления осматривают на трещины и следы подвижки. После сварки шов зачищают и закрывают защитным покрытием, как и остальной металл подвески.

Подбирают такую пластину по контуру и по размерам посадочного места на снятой детали: у эллиптических шайб совпадать должны и длинная, и короткая оси, и толщина металла под сварку.
