U-образная стремянка передней рессоры HOWO и SITRAK EXOVO с гайками

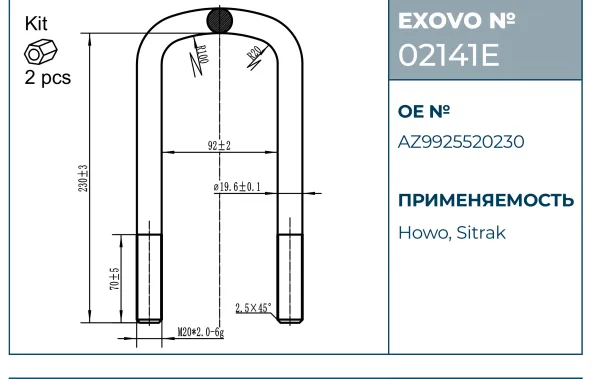

Стремянка передней рессоры EXOVO 02141E — U-образный болт для крепления рессоры на автомобилях HOWO и SITRAK. Длина детали 230±3 мм, ширина между сторонами 92+2 мм. Диаметр прутка составляет 19.6±0.1 мм. На концах выполнена резьба M20*2.0-6g длиной 70±5 мм. Наружный радиус дуги R100, внутренний радиус R20. Фаска имеет размер 2.5×45°. Эти размеры относятся к самой стремянке и позволяют сопоставить её с посадочным местом передней рессоры.

Комплект включает 1 стремянку и 2 гайки. Деталь применяется на HOWO, а также на SITRAK ZZ4257V324HC1B и SITRAK ZZ4257V384HB1. Оригинальный номер SITRAK AZ9925520230. Стремянка охватывает рессору и фиксирует её в месте установки; гайки затягиваются на резьбовых концах. Перед монтажом посадочные поверхности очищают, а комплект размещают без перекоса относительно закрепляемого узла.

При подборе сверяют длину и ширину снятой стремянки, диаметр прутка, резьбу, длину резьбовой части и форму дуги. Совпадение этих данных определяет возможность установки в имеющееся место крепления. U-образная форма соответствует назначению детали как крепежа рессоры. Комплектная поставка с гайками позволяет использовать взаимно соответствующие элементы резьбового соединения.
