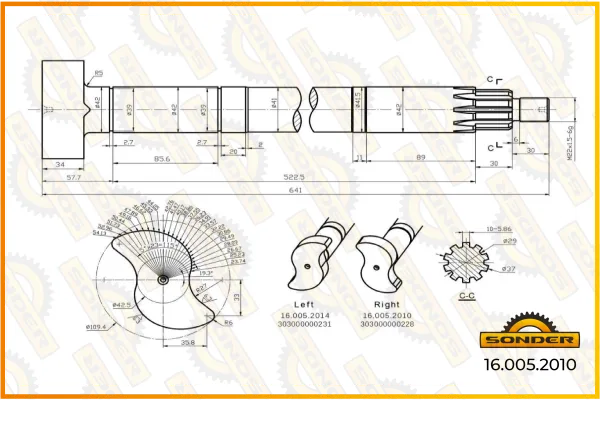

Вал тормозной Sonder 16.005.2010 длиной 643 мм, правая сторона, исполнение оппозит — для тормозных механизмов BPW

Тормозной вал барабанного тормоза Sonder 16.005.2010: правая сторона, длина 643 мм, исполнение оппозит. Вал проходит через кронштейн тормозного механизма — на шлицевой конец садится регулировочный рычаг, связанный с тормозным цилиндром, а кулачок на противоположном конце при повороте вала разводит колодки к барабану. Длину мерят по валу целиком, от торца до торца, а правая сторона означает установку на правое колесо оси по ходу движения.

Применяется на тормозных механизмах осей BPW, включая серию BPW ECO, с тормозами SN3620, SN4212, SN4218, SN4220 и SN4222. Оригинальные номера BPW 0509705240, 0509705242, 0509705241 и 0509705244.

Вал вынимают при снятом барабане, поэтому его замену совмещают с обслуживанием колодок, посадочных втулок и уплотнений кронштейна; колодки на оси при этом меняют комплектом, а не по одному колесу. Основные места выработки — шлицы под рычаг и рабочий профиль кулачка, по ним вал и выбраковывают при разборке тормоза. Правый и левый валы зеркальны, а в одном тормозном семействе встречаются валы разной длины, поэтому при подборе сверяют со снятой деталью длину, сторону установки и тип тормозного механизма.
